Мягкая кровля

МЯГКАЯ КРОВЛЯ

 Мягкая кровля - название группы гидроизоляционных  кровельных материалов в качестве основных компонентов для изготовления которых применяются битумы: окисленный и модифицированный, а также полимеры.

Эти материалы бывают трех видов:  листовые-рулонные, мастичные материалы  и штучные (мягкая битумная черепица). Материалы группы мягких кровель более легкие и эластичные чем другие виды кровельных материалов. Боольшиннство материалов получают путем обработки основы (стеклохолст, бумажный картон) битумами и полимерами. На наружную поверхность материала накатывается каменная или минеральная крошка, на внутреннюю - кремниевый песок.

Номенклатура технических показателей, характеризующая рулонные кровельные материалы, содержится в ГОСТе 30547-97,  мастики - в ГОСТе 4.222-83. Основные технические показатели, предьявляемые к этим материалал это:

теплостойкость (0С);

гибкость на брусе определенного радиуса (0 С);

разрывная сила при растяжении образца шириной 5 см (Н) (только для рулонных материалов).

Кроме того, для мастик важны следующие характеристики:

предел прочности при разрыве, Па (кг/см2);

адгезия к основанию, Па (кгс/см2)

время отвердения (жизнеспособность), час;

содержание сухого остатка, %.

Наибольшее  распространение  в России получили материалы на окисленном битуме. На мировом же рынке большая часть  материалов группы мягких кровель  изготавливается уже из модифицированного битума или полимеров. Сырьевой битум имеет низкую теплостойкость (ниже +50 0С), поэтому для производства традиционных битумных материалов применяют окисленный битум. Процесс окисления поднимает теплостойкость битума до приемлемого уровня: через нагретый битум пропускается воздух. Однако процесс окисления на этом не заканчивается, он продолжается, но уже на кровле. Фактически технология окисления битума интенсифицирует процесс его ускоренного старения. С течением времени при хранении и в эксплуатационных условиях под воздействием солнечного света и кислорода воздуха состав и свойства битумов изменяются. В них увеличивается относительное содержание твердых и хрупких составляющих и соответственно уменьшается количество маслянистых и смолистых фракций, в связи с чем, повышается хрупкость и твердость. Битум становиться более жестким и растрескивается даже при незначительных деформациях, после чего теряет свои водозащитные функции.

Для улучшения свойств материалов проводят модификацию битумов ( битум совмещают с полимерными добавками). Введение подходящего полимерного модификатора придает вяжущему и всему кровельному материалу большую тепло- и морозоустойчивость, эластичность, повышенную сопротивляемость усталостным нагрузкам, повышает долговечность. В качестве полимерных модификаторов битума наиболее широко (при производстве кровельных материалов) используются следующие добавки: АПП (атактический полипропилен) иногда в смеси с ИПП (изотактическим полипропиленом) или СБС (стирол-бутадиен-стирол).

Для производства современных мягких материалов применяют не только битумы, модифицированные битумы, но и различные полимеры. Использование полимерных материалов в качестве кровельных покрытий позволяет существенным образом увеличить долговечность и надежность кровли.

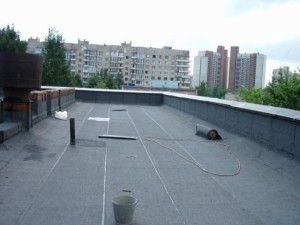

При монтаже материалы группы мягих кровель требуют устройства под собой жесткого основания (многослойная влагостойкая фанера, обрезная  доска встык). Безусловными преимуществами этих  материалов являются относительная легкость монтажа и очень малое число отходов при укладке, а так же трудновозгораемость и отличная звукоизоляция. Мягкая кровля  наиболее подходит для крыш со сложными очертаниями, изгибаясь, она повторяет неправильный рельеф крыши.
